Taminabrücke Valens – Pfäfers

nun fertiggestellte Bogenbrücke als Siegerin und beste Lösung hervor. Sie hat das Potential, zu einem Wahrzeichen des Tals zu werden.

Die neue Taminabrücke

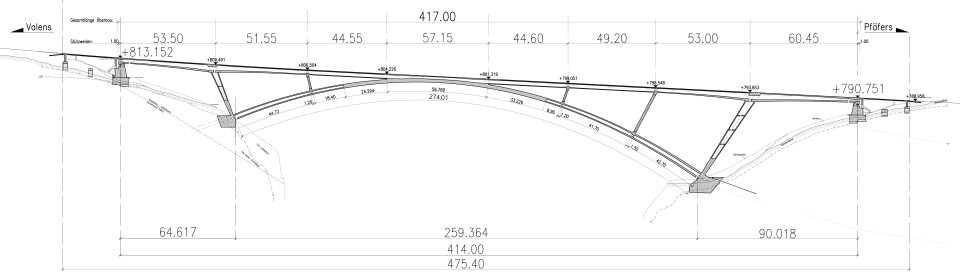

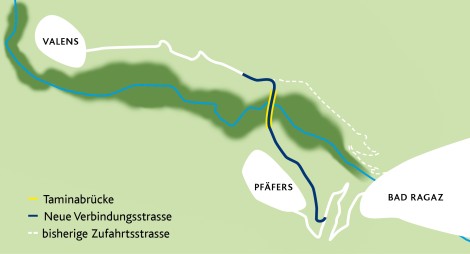

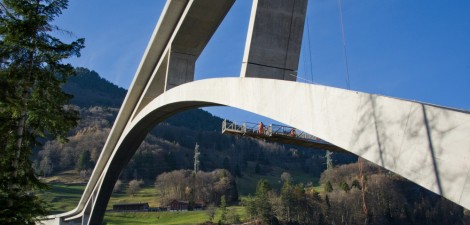

Die insgesamt 417 Meter lange Brücke überquert die Taminaschlucht in gut 200 Meter Höhe. Sie gehört mit ihrer Spannweite von 259 Metern zu den grössten Bogenbrücken Europas und ist damit die längste der Schweiz. Der asymmetrische Bogen wurde als Freivorbau von beiden Kämpferfundamenten her erstellt. Der Überbau wurde anschliessend konventionell mit einem auf dem Bogen abgestellten Traggerüst hergestellt.

Geschraubte Betonstahlverbindungen

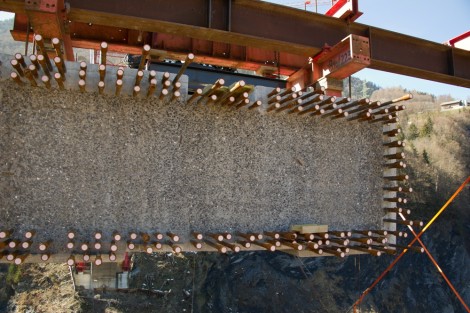

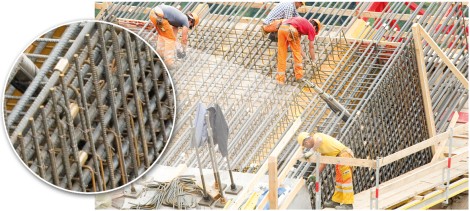

Die schlanken Betonabmessungen und der Bauablauf erfordern eine dichte und durchgehende Bewehrung. Deshalb war für die Projektbeteiligten von Anfang an klar, dass der Bau der Taminabrücke nur mit geschraubten Betonstahlverbindungen realisierbar ist.

Dynamische Belastungen

An Bewehrungen von Bauteilen, welche aufgrund des Strassenverkehrs dynamischen Beanspruchungen ausgesetzt sind, werden hohe Anforderungen gestellt. Insbesondere Schraubverbindungen müssen auf eine ausreichende Ermüdungsfestigkeit bemessen werden.

BARTEC® DYN Schraubmuffensystem für dynamische Einwirkungen

Bemessungen mit dynamischen Einwirkungen lassen sich exakt durchführen. Auch das Schraubmuffensystem BARTEC® DYN mit gerolltem zylindrischem Gewinde wurde in umfangreichen Versuchsserien auf die Ermüdungssicherheit geprüft.

Aus den erfolgreichen Untersuchungen ging hervor, dass das Schraubmuffensystem BARTEC® DYN sogar die heutigen strengen SBB-Anforderungen erfüllt. Die rein visuelle Kontrollierbarkeit der BARTEC® Schraubverbindung bietet zusätzlich ein hohes Mass an Verlegesicherheit – ohne Einsatz eines Drehmomentschlüssels.

Projektbeteiligte

Projektverfasser
Leonhardt, Andrä und Partner, Stuttgart

Bauleitung
dsp Ingenieure & Planer AG, Greifensee
Leonhardt, Andrä und Partner, Stuttgart

Bauherr
Tiefbauamt Kanton St. Gallen

Bauunternehmung
ARGE Taminabrücke, c/o Strabag AG, Glattbrugg /
J. Erni AG, Flims Dorf / Meisterbau AG, Balzers

Interview mit Daniel Ziegler, Chefbauleiter dsp Ingenieure & Partner AG, Greifensee

Warum wurden BARTEC® Schraubverbindungen eingesetzt?
Die Schraubverbindungen müssen für ein Bauwerk in dieser Grössenordnung verschiedenen Kriterien gerecht werden. Einerseits hat das Produkt die tragsicherheitsrelevanten Anforderungen zu erfüllen, andererseits muss auch der Baustellentauglichkeit Rechnung getragen werden.

Welche technischen Eigenschaften haben Sie am meisten überzeugt?
Die mit BARTEC® durchgeführten Versuche für die dynamische Beanspruchung sind nachvollziehbar. Die Ergebnisse erfüllen die hohen Anforderungen für solche Bauwerke.
