Neue Produktionshalle für die Swisspearl Schweiz AG

Mapress-Edelstahlrohre kühlen die neue Beschichtungsanlage

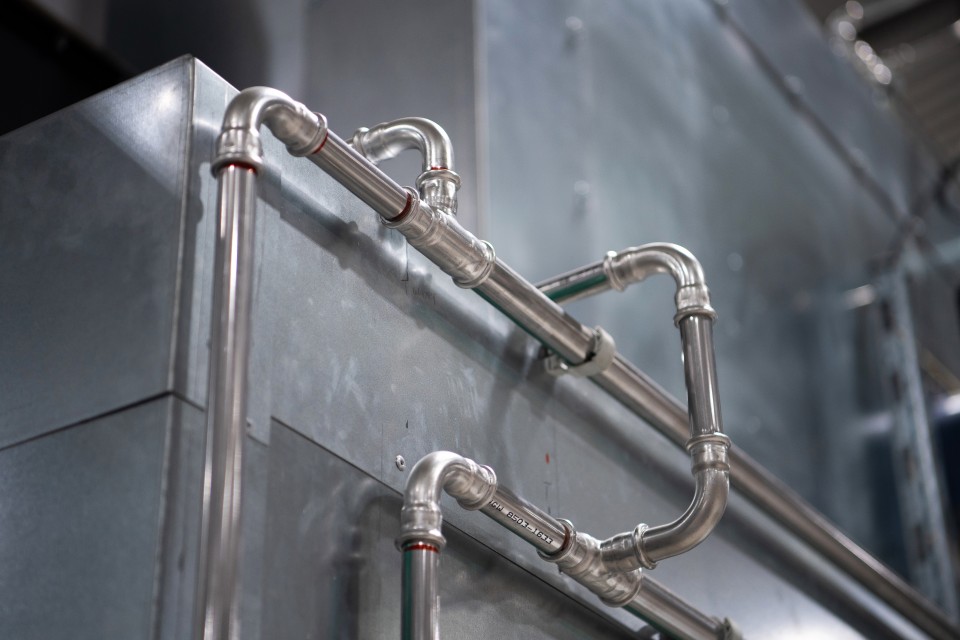

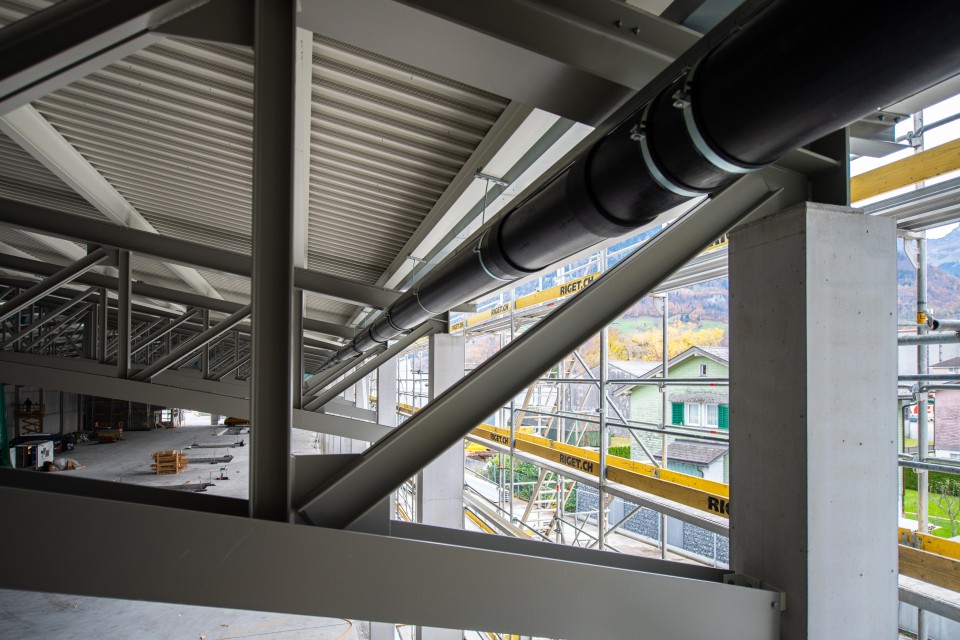

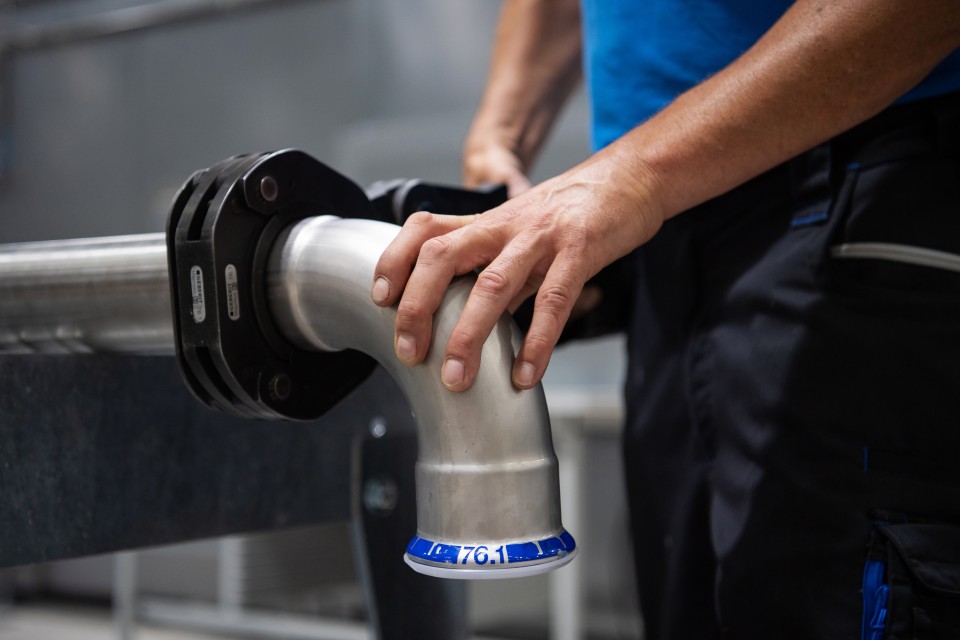

Der Hauptgrund für den Bau der neuen Produktionshalle war eine neue Beschichtungsanlage: Dort werden die Faserzementplatten erwärmt, beschichtet, getrocknet und wieder abgekühlt, um sie auf Paletten zu stapeln. Als Kühlmittel dient Grundwasser. Die korrosionsbeständigen Mapress-Edelstahlrohre sind in beiden Teilen der neuen Produktionshalle sowie für die Zuleitung aus der bestehenden Halle verlegt worden. Nebst kühlendem Grundwasser transportieren sie Gas und Druckluft zur Beschichtungsanlage. «Die Rohre mit bis zu 76.1 mm Durchmesser haben wir teils in über 6 m Höhe auf einem Schienensystem an der Fassade und an den geschwungenen Stahlträgern unter dem Dach der neuen Halle montiert», erklärt Karl Stüssi von der Karl Stüssi Sanitär AG. Wegen der vielen langen, geraden Strecken – bedingt durch die 115 m Hallenlänge – waren weniger Formstücke und Bogen nötig als üblich. «Dadurch kamen wir nicht nur zügig voran mit der Montage, sondern sparten auch Material.» Jürg Menzi, Projektleiter bei Swisspearl, ergänzt: «Uns war nebst der Funktionalität der Rohranlage auch deren Ästhetik wichtig.»

Hallenkühlung mit COOL-FIT 4.0

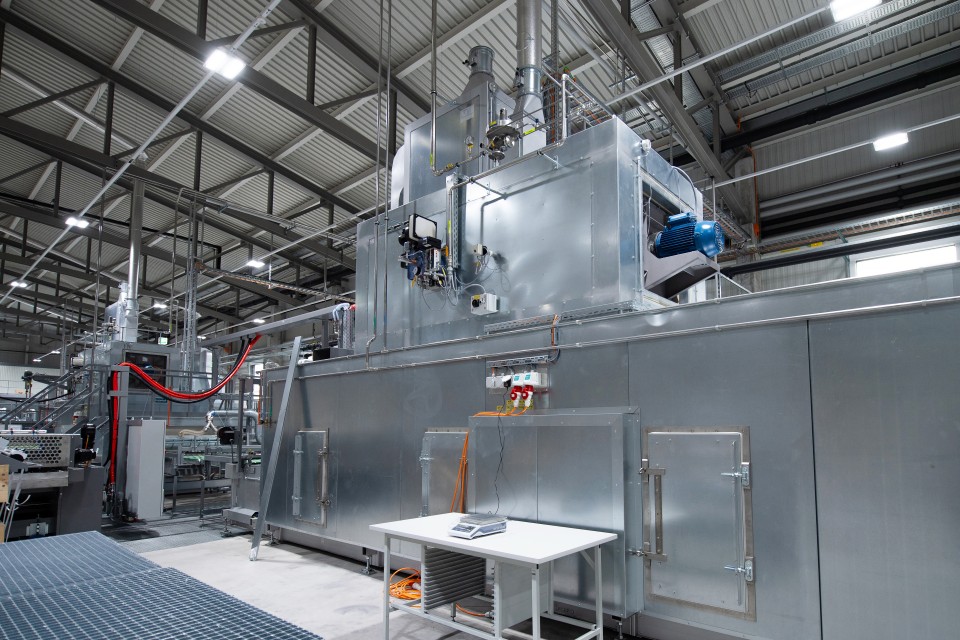

Die 180 m lange, vollautomatische Produktionslinie mit vier grossen Trocknungsöfen verursacht Wärme, die rückgewonnen wird, um die Ersatzluft für die Halle im Winter zu temperieren. Grundwasser versorgt die Beschichtungsanlage mit Kühlenergie – die dafür notwendigen Installationen sind mit COOL-FIT 4.0 ausgeführt worden. Das Kunststoff-Rohrleitungssystem habe einen gewichtigen Vorteil, sagt Simon Steiner, Projektleiter und Geschäftsleitungsmitglied der Instaplan AG. Sie war bei diesem Projekt verantwortlich für die Planung von Heizung, Lüftung, Klima und Sanitär. «Die Rohre sind werkseitig vorisoliert.»

Werkseitige Vorisolation der Rohre spart Zeit auf der Baustelle

Die Zeit war ein wichtiger Aspekt bezogen auf die bestehende Halle, in der ein Grossteil der COOL-FIT-Rohre installiert wurde. In der Regel wird die Leitung installiert und erst später folgen die Dämmungsarbeiten an den Rohren.

Jürg Menzi von Swisspearl: «Diese Wartezeit kam für uns nicht infrage. In der bestehenden Halle stehen Paletten mit Faserzementplatten mehrere Meter hoch. Für die Installation von COOL-FIT mussten wir diese Paletten wegräumen. Sie wochenlang anderswo zu lagern, war aufgrund der Platzverhältnisse nicht möglich.» Dank der werkseitigen Vorisolation der Rohre musste das Material nur einmal und nicht erneut für Dämmungsarbeiten ausgeräumt werden, was viel Arbeit ersparte und Zeitaufwand vermied.

Vorwand-Installationssysteme: von einer Person und mit wenig Werkzeug montiert

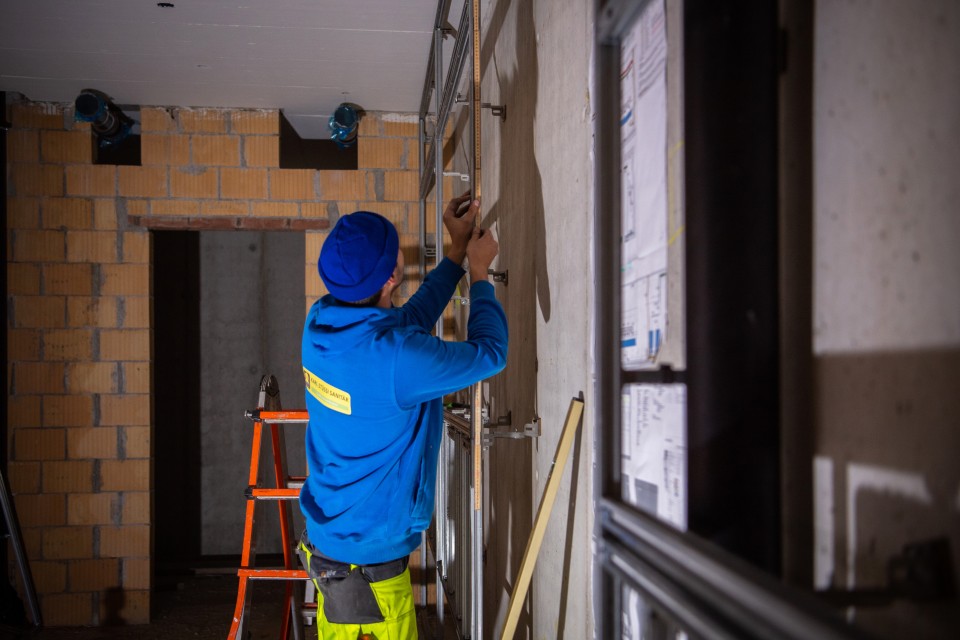

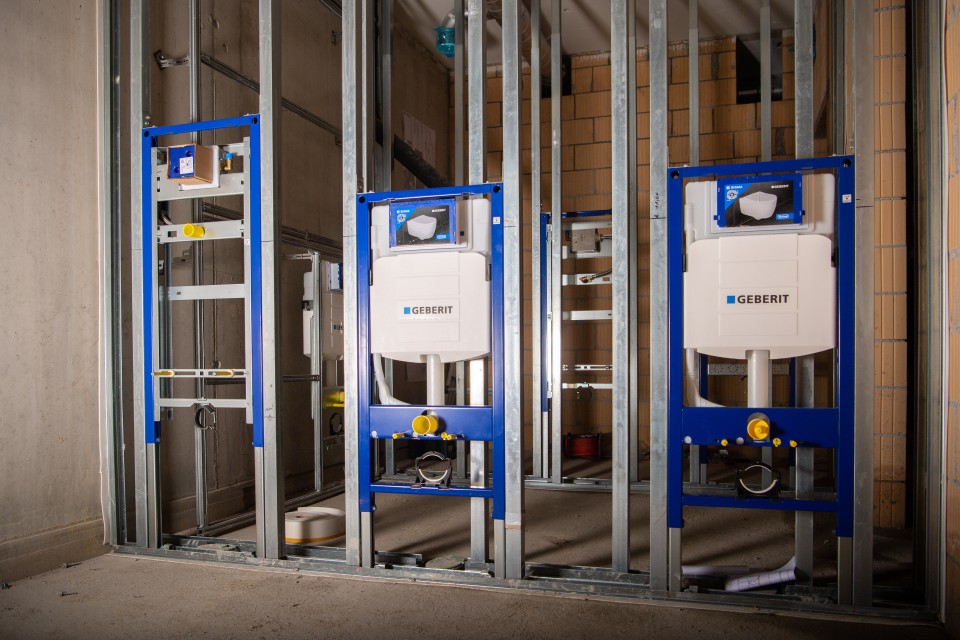

Im Sozialtrakt mit Büros, Garderoben, WC- und Duschanlagen hat die Karl Stüssi Sanitär AG GIS-Vorwand-Installationssysteme montiert. Für die raumhohen Trennwände kam das Duofix-System zum Einsatz. «Die Vorwandsysteme inklusive sämtlicher Holzverstärkungen haben wir bei uns im Betrieb vorgefertigt. In der Folge konnte ein einziger Monteur mit wenig Werkzeug die ganze Montage auf der Baustelle allein ausführen», sagt Karl Stüssi. «Auch Bautoleranzen lassen sich einfach ausgleichen.» Die grösste Herausforderung sei jeweils der Transport der voluminösen vorfabrizierten Elemente auf die Baustelle.

Zweitgrösste Solaranlage des Kantons Glarus

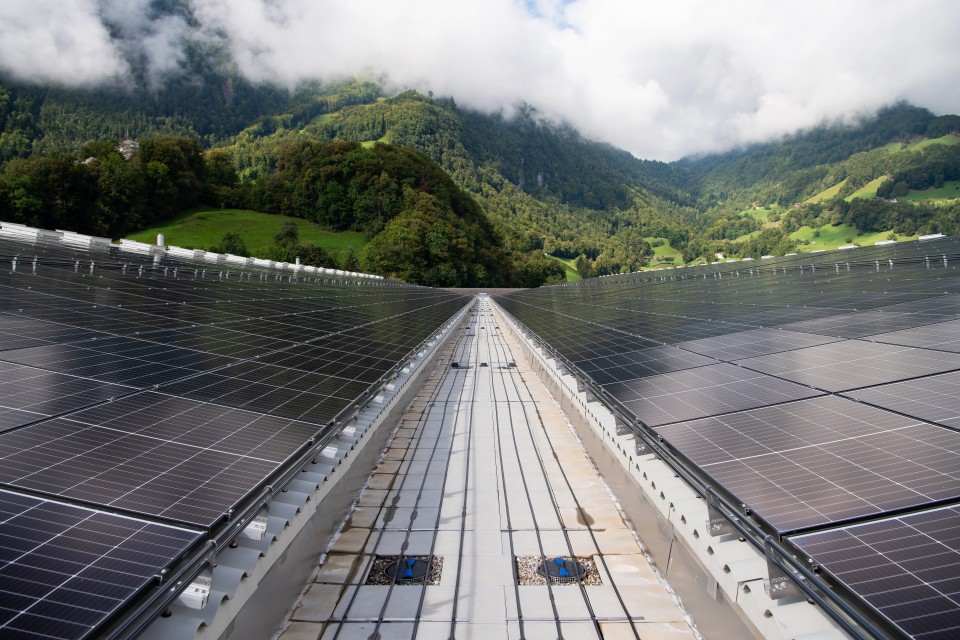

Auf dem 8000 m² umfassenden Zweifachgiebeldach der neuen Halle produziert die zweitgrösste Solaranlage des Kantons Glarus Strom. Sie liefert 1.2 Mio. kWh pro Jahr, was 12% des jährlichen Bedarfs für die Produktion entspricht. Es ist bereits die vierte Dachanlage auf dem Areal von Swisspearl.

Sunskin Facade Flat: Auch die Fassade produziert Strom

Nicht nur auf dem Dach wird Strom produziert. Dank Sunskin Facade Flat, einem neuen Produkt von Swisspearl, lässt sich auch die Fassade zur Energieerzeugung nutzen. Optisch unterscheidet sich die stromproduzierende Fassade nicht von der normalen – die Stromlinien auf den 400 m² Fläche sind nahezu unsichtbar.

8000 m² Dachfläche müssen entwässert werden

Die Entwässerung der vier schrägen Dachflächen stellte die Instaplan AG vor einige Herausforderungen. Bei einer konventionellen Entwässerung via Fall- und Bodenleitungen würde man auf einer Hallenlänge von 115 m im Boden mit dem nötigen Gefälle schon fast das Grundwasser erreichen. Ferner sind bei 8000 m² Dachfläche zu Spitzenzeiten 235 l Wasser pro Sekunde abzutransportieren. Hinzu kommt, dass das Wasser auf einem Faserzementdach – ohne Begrünung – direkt abläuft, die Höchstwerte für die Abführung der Wassermenge in den Bach jedoch eingehalten werden müssen.

Geberit Pluvia führt Dachwasser ohne Gefälle ab

Die Lösung für die Dachentwässerung fand Planer Simon Steiner in Geberit Pluvia. «Pluvia war die einzige Möglichkeit bei dieser Halle», stellt er fest. «Das System erlaubt, auch grosse Wassermengen stirnseitig abzuführen und dort zurückzuhalten, damit nicht alles Wasser auf einmal in den Bach gelangt.

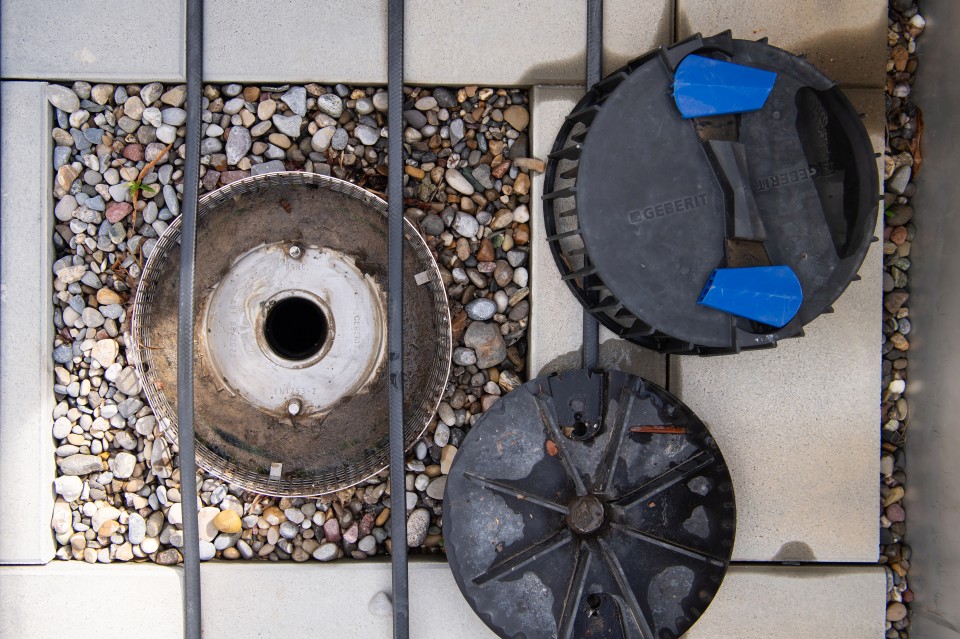

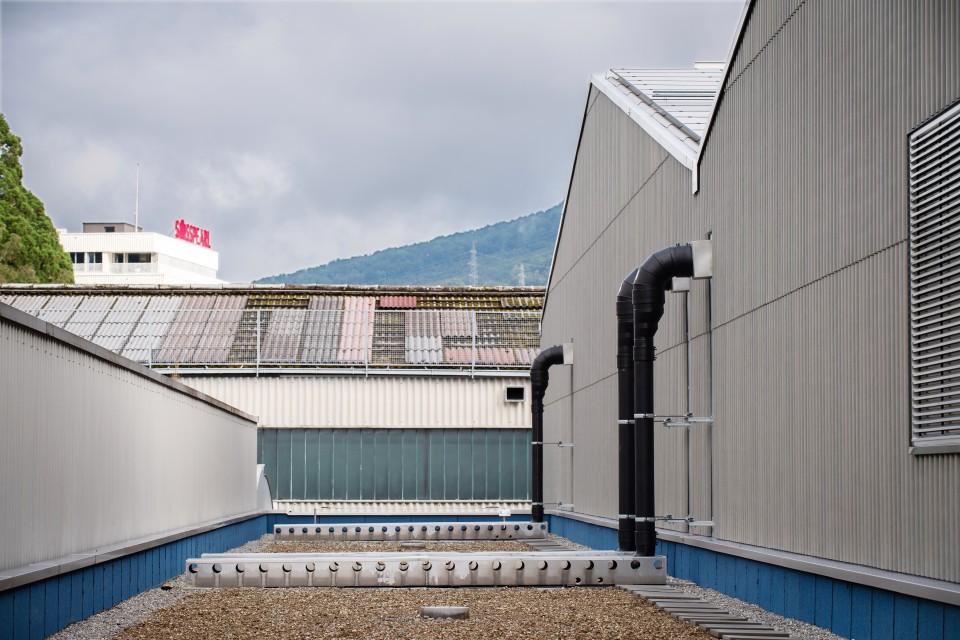

Pluvia funktioniert zudem mit Unterdruck. «Dadurch können die Rohrleitungen horizontal geführt werden.» Je zwei Rohrleitungen mit bis zu 315 mm Durchmesser führen in jedem der beiden Hallenbereiche auf etwa 9 m Höhe und 115 m Länge ohne Gefälle auf die Westseite der Halle und dort via Fallleitung auf ein Vordach. Ein Granulat und Begrünung auf dem Vordach dienen als «Retentionsbecken» und saugen das Dachwasser auf wie ein Schwamm. Erst jetzt läuft das Wasser dosiert in den Bach. Jürg Menzi von Swisspearl nennt einen weiteren Vorteil von Pluvia: «Da die Leitungen horizontal verlaufen, verschwenden sie keinen wertvollen Platz in der Halle.»

Standort Schweiz gefestigt

Nach einer Bauzeit von 1.5 Jahren ist die Zuschneiderei der Faserzementplatten seit Ende August 2023 in Betrieb. Die Beschichtungsanlage wird im Frühling 2024 mit voller Kraft starten. «Mit dem Bau der neuen Halle festigt Swisspearl seinen Standort in Niederurnen und damit in der Schweiz. Das ist ein wichtiger Schritt», betont Jürg Menzi.

Geberit Mapress

• 1’400 m Mapress-Edelstahlrohre 15–76.1 mm



Geberit Vorwand-Installationssysteme

• 150 m2 GIS-Vorwand-Installationssysteme
• 500 m GIS-Profile
• 100 m Duofix-Systemschienen
• 70 Duofix-Systemständer

COOL-FIT 4.0

• 100 m COOL-FIT-Rohre 125/75
• Bogen und Muffen

Geberit Pluvia

• 495 m PE-Rohre 56–315 mm
• Bogen, Abzweiger, Elektromuffen, Thermomuffen, Rohrschellen, Pluvia-Montageschienen 50–315 mm
• 48 Pluvia-Dachwassereinläufe mit Anschlussblech und Wärmedämmung
